如新高亮液晶屏直下式和側入式LED背光源的區別

發表時間:2022/12/16 閱讀量:874 來源: 深圳市如新電子有限公司

現在很多LCD液晶顯示屏的產品都會用到LED背光源,而LED背光源主要分為直下式和側入式2種,下邊如新小編來給大家介紹下這兩種的區別:

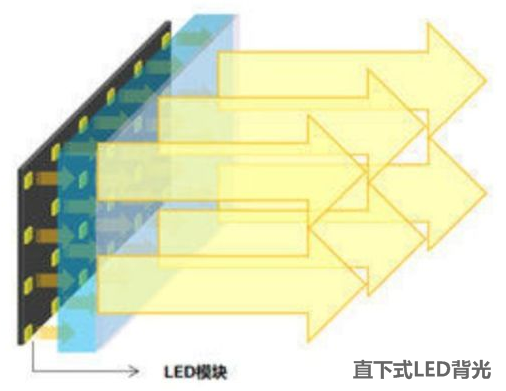

直下式LED背光源

1、直下式LED背光源工藝簡單,不需要導光板,LED陣列置于燈箱底部,從LED發出的光經過底面和側面反射,再通過擴散板和光學模組均勻射出。

2、直下式LED背光源的厚度由燈箱底部和散射板的距離決定,通常厚度越厚,LED背光源的光均勻性就越好。在LED背光源較薄的情況下,色彩和亮度均勻性就成了直下式LED背光源的技術關鍵。

3、直下式LED背光源大都采用邊發射型LED,但是大角度邊發射LED由于其中間光強偏低,易造成暗斑,影響LED背光源的均勻性。

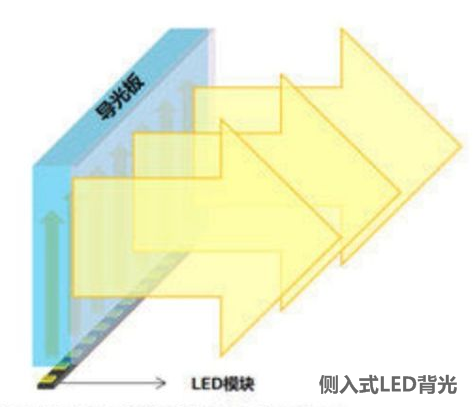

側入式LED背光源

1、側入式背光模塊將點狀光源設置在經過特殊設計的導光板側邊作為LED背光源,使用LED個數較少。

2、側入式LED背光源因光源置于導光板側邊,LED受個數及亮度限制,仍需將光均勻分散整個平面上時,會形成當面板面積越大,光源運用越有限。

3、因LED背光源放在產品的側面,后面只需要添加導光板就可以,因此液晶產品的外觀厚度可以做到很薄。


優缺點對比

1、側入式要比直下式節省燈珠,顯然只有邊緣一圈的燈珠比直下式的滿屏都是要節省的多,所以在能耗上整體要比直下式的低;

2、側入式能做的更薄,因?yàn)樗欠旁趥?cè)邊的光源,所以不用考慮距離面板的距離太近導致的一些問題。

3、側入式過于依賴導光板的好壞,發散出來的光線不如直下式的均勻,容易出現漏光的問題。

4、首先直下式背光的由多個LED燈均勻地分布在了面板的背后,使背光可以均勻傳達到整個屏幕上,畫面細節更加細膩逼真。

5、直下式背光源可實現矩陣式區域控光,每個區域的LED燈都可以自由控制亮度和暗滅,在顯示黑色的時候,直接關掉其對應LED區域的光,就能夠表現出非常完美的黑色。因此可以展現出更優秀的色彩和明暗對比效果。

通過以上的對比可以發現,直下式LED背光源和側入式LED背光源各有千秋,大家可以根據自己的需要,選擇不同的LED背光源類型。
